1. Justificació Tècnica, Normativa i Disseny
Context i Topologia: S’ha dissenyat el cablejat estructurat per a una illa de treball en topologia en estrella, on cada equip es connecta de manera independent cap a un punt central de concentració (Switch / Patch Panel).
Categoria del Cable i Aïllament: S’ha utilitzat cable Categoria 6 (Cat 6) UTP (Unshielded Twisted Pair) complint amb la normativa ISO/IEC 11801 i ANSI/TIA-568-C.2. Aquest cable suporta freqüències de fins a 250 MHz i velocitats de 1 Gbps (i fins a 10 Gbps en distàncies curtes). S’elegeix UTP atès que l’entorn de l’aula no presenta fons significatives d’interferències electromagnètiques.
Estàndard de Crimpat: S’ha adoptat la norma ANSI/TIA-568-B (T568B) en tots dos extrems (cable directe / straight-through). L’ordre dels 8 conductors és:
- Blanc-Taronja (TX+)
- Taronja (TX-)
- Blanc-Verd (RX+)
- Blau (PoE/Dades)
- Blanc-Blau (PoE/Dades)
- Verd (RX-)
- Blanc-Marró (PoE/Dades)
- Marró (PoE/Dades)Es tria T568B per ser l’estàndard més estès en entorns corporatius i comercials, garantint total compatibilitat.
Criteri d’Etiquetatge: Seguint la norma ANSI/TIA-606-B, s’aplica el format [Illa]-[Equip]-[Extrem] (ex: I1-PC02-SW per a l’Illa 1, PC 2, extrem del Switch). Cada extrem inclou la seva etiqueta a 5 cm del connector.
Ajust de Longituds: Es calcula la distància exacta del canalitzat afegint un marge de seguretat del 10% (20-30 cm de bucle de servei) per evitar tensions mecàniques i permetre el manteniment sense acumular cable sobrant.
2. Procés d’Implementació i Evidències
Pas 1: Preparació i Organització del Material
S’han preparat i verificat totes les eines necessàries: cable UTP Cat 6, connectors RJ45 Cat 6, crimpadora, pelacables, etiquetes i el comprovador de xarxa.
Pas 2: Pelat del Cable i Ordre T568B
S’han retirat 2.5 cm de la coberta exterior sense danyar els conductors, s’ha tallat la guia central de plàstic (spline) i s’han ordenat els hilos segons el codi de colors T568B mantenint el trensat fins al límit permès (<13 mm).

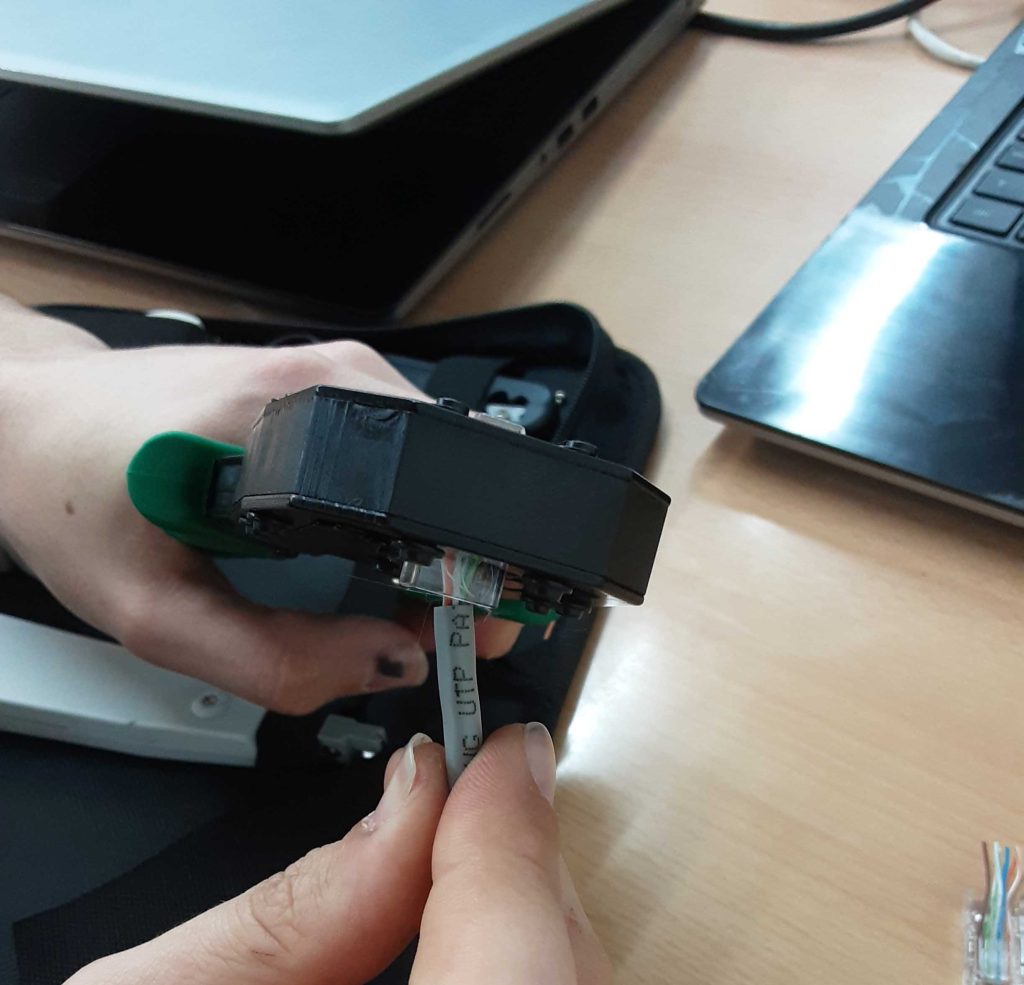

Pas 3: Inserció i Crimpat
S’han tallat els conductors de forma recta a 1.5 cm i s’han introduït al connector RJ45 assegurant que la coberta exterior quedi ben fixada pel retenidor mecànic del connector abans d’aplicar la pressió amb la crimpadora.
Pas 4: Etiquetatge i Canalització
S’ha instal·lat el cable al canalitzat de l’illa de treball, fixant les etiquetes identificatives en ambdós extrems per garantir la traçabilitat.
Pas 5: Verificació amb Tester de Xarxa
S’ha utilitzat el comprovador de xarxa RJ45 per verificar la continuïtat. S’ha comprovat que la seqüència de LEDs de l’1 al 8 s’encén de forma consecutiva i sincronitzada en ambdós extrems, descartant creuaments o par obert.
