En aquesta pràctica he configurat una xarxa LAN formada per un router, un switch central, quatre switches de fila i diversos equips. L’objectiu ha estat aconseguir una xarxa funcional, amb adreçament correcte, connexions operatives i proves de connectivitat que demostren el bon funcionament de tota la infraestructura.

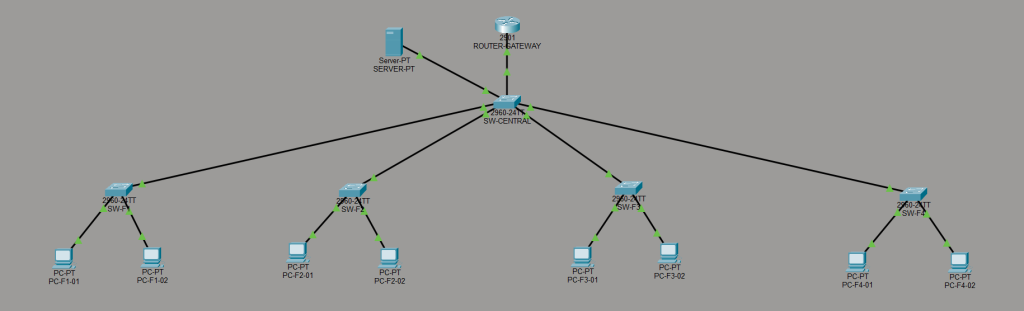

Justificació del disseny
He optat per una topologia jeràrquica perquè és la més eficient per a xarxes amb molts equips. Aquesta estructura permet:
- Una gestió més clara dels dispositius.
- Una distribució ordenada del tràfic.
- Una escalabilitat fàcil si en un futur s’hi volen afegir més equips.
- Una separació lògica per files que facilita el manteniment.
La xarxa utilitza un únic rang 192.168.1.0/24, suficient per allotjar tots els dispositius (80 PCs + switches + servidor + router).
Configuració aplicada
Router
interface gigabitEthernet0/0
ip address 192.168.1.1 255.255.255.0
no shutdownSwitch Central
interface vlan 1
ip address 192.168.1.10 255.255.255.0
no shutdown
interface fa0/1
switchport mode access
switchport access vlan 1
no shutdownSwitchos de fila
interface vlan 1
ip address 192.168.1.11 255.255.255.0
no shutdownEvidències

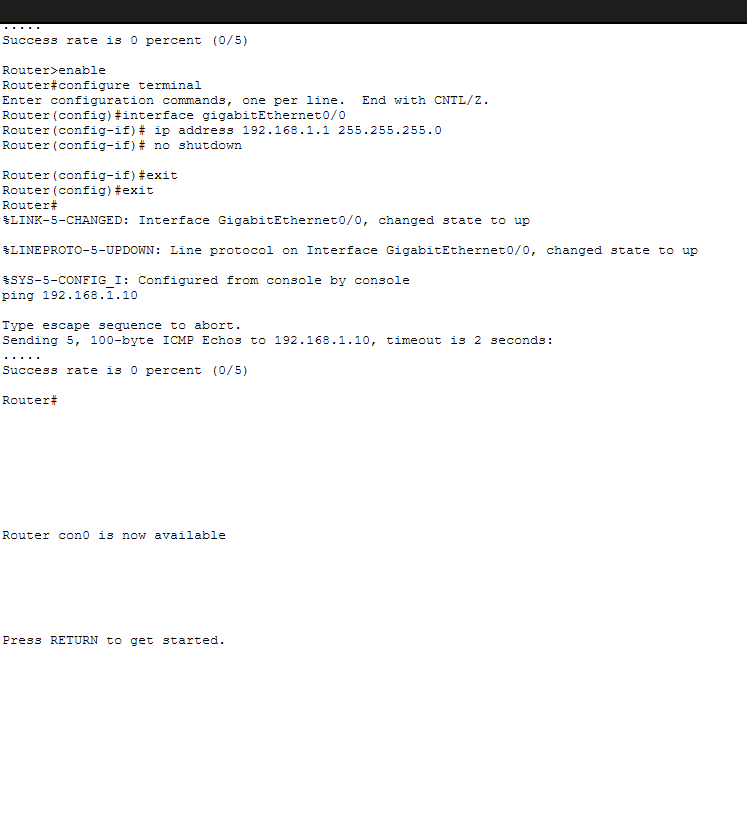

Configuració del router

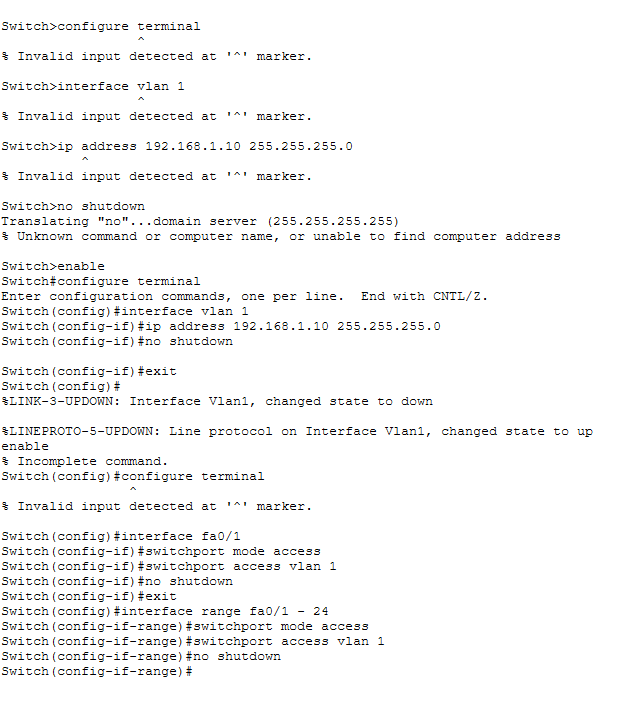

Configuració del switch central

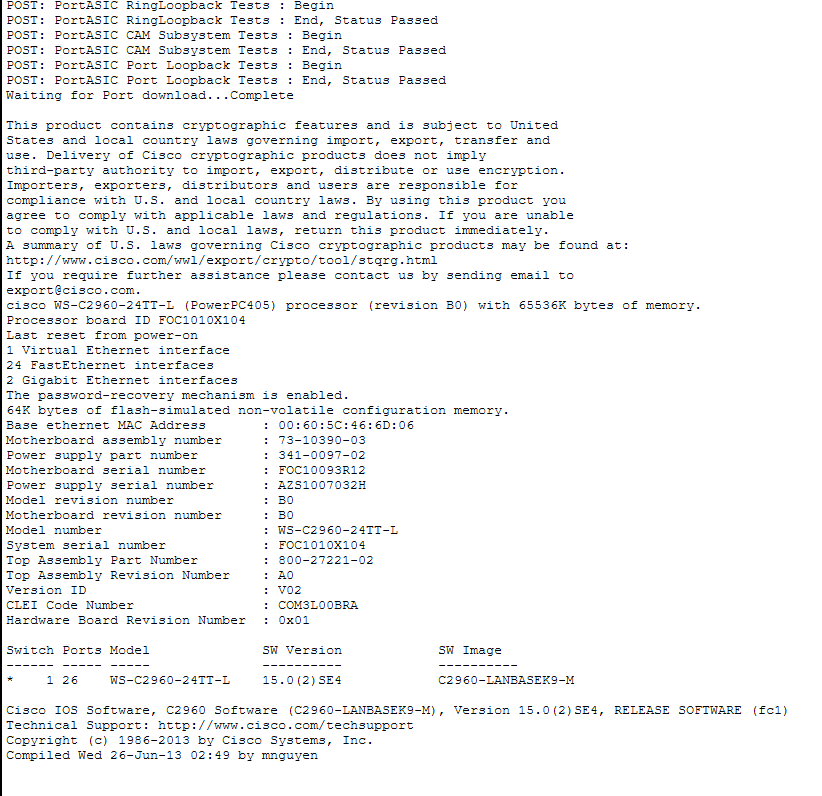

Configuració d’un switch de fila
Configuració del servidor

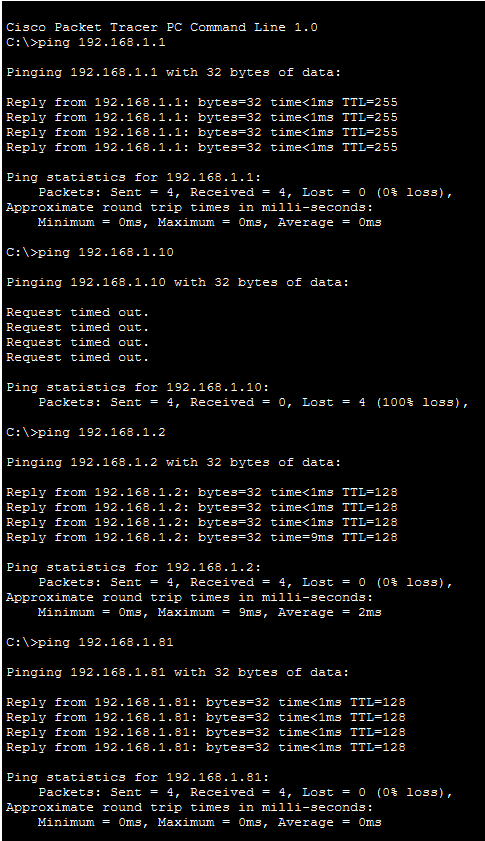

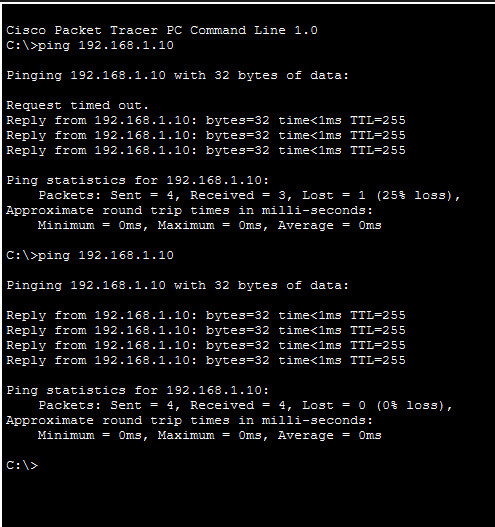

Proves de ping
Taula d’adreçament
| Dispositiu | IP | Funció |
|---|---|---|
| Router | 192.168.1.1 | Gateway |
| Servidor | 192.168.1.2 | Serveis |
| Switch Central | 192.168.1.10 | Gestió |
| Switch F1 | 192.168.1.11 | Gestió |
| Switch F2 | 192.168.1.12 | Gestió |
| Switch F3 | 192.168.1.13 | Gestió |
| Switch F4 | 192.168.1.14 | Gestió |
| PC-F1-01 | 192.168.1.21 | Client |
| PC-F1-02 | 192.168.1.22 | Client |
| PC-F2-01 | 192.168.1.41 | Client |
| PC-F3-01 | 192.168.1.61 | Client |
| PC-F4-01 | 192.168.1.81 | Client |
Mapa Fisic

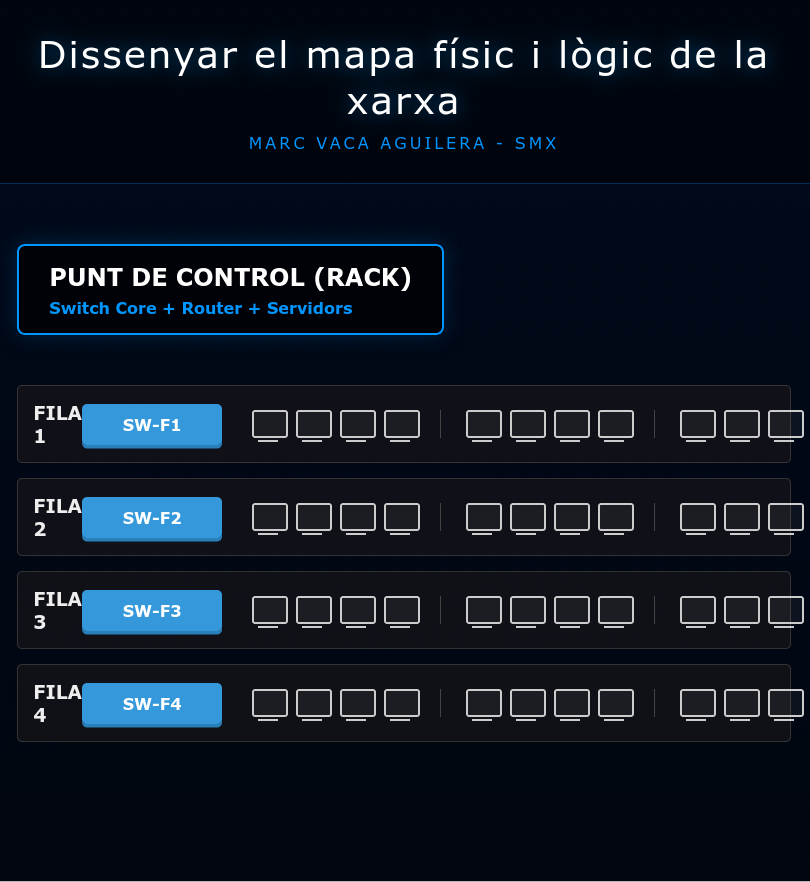

Aquest és el mapa físic de la xarxa, on es pot observar la distribució de les 4 files de taules que componen la sala. Cada fila està organitzada en 5 taules, i a cada taula s’ubiquen 4 ordinadors, sumant un total de 80 equips a tota la instal·lació. Aquesta disposició inclou espais de separació estratègics entre els blocs de taules per facilitar el pas del cablejat i el manteniment tècnic.
Pel que fa a la connectivitat, cada fila està vinculada al seu propi switch de fila mitjançant connexions directes RJ45. Aquests quatre switches convergeixen finalment en el Punt de Control (Rack), on es troba el Switch Core que centralitza tota la xarxa, juntament amb els servidors i el rúter que gestiona la sortida a Internet. Tot el muntatge s’ha realitzat mitjançant canalitzacions protegides per garantir la seguretat física de les línies i evitar desconnexions accidentals.
Text final de conclusions
La xarxa funciona correctament i tots els dispositius tenen connectivitat entre ells. El router actua com a gateway, el switch central distribueix el trànsit i els switches de fila connecten els equips finals. Les proves de ping confirmen que la configuració és correcta i que la infraestructura està operativa. La documentació inclou totes les evidències necessàries per validar la pràctica.
