He configurat la xarxa utilitzant una topologia en estrella, amb un switch central que actua com a nucli i quatre ordinadors connectats. Dues de les màquines formen part d’una mateixa VLAN i poden comunicar-se entre elles sense problemes, mentre que les altres dues estan ubicades en una VLAN diferent i també es poden fer ping mútuament. Tal com estava previst, els equips d’una VLAN no tenen visibilitat sobre els de l’altra.
Per aconseguir aquest comportament, he creat dos dominis de difusió independents: la VLAN 10 i la VLAN 20. Aquesta separació garanteix que cada parella d’ordinadors comparteixi el mateix segment de xarxa i pugui intercanviar paquets, però quedi completament aïllada de l’altre grup, evitant qualsevol tipus de comunicació entre VLANs.
Finalment, he configurat els ports del switch en mode access assignant-los a la VLAN corresponent i he comprovat que el filtratge funciona correctament. D’aquesta manera, es confirma que no hi ha comunicació entre xarxes diferents sense la presència d’un encaminador que actuï com a pont entre VLANs.

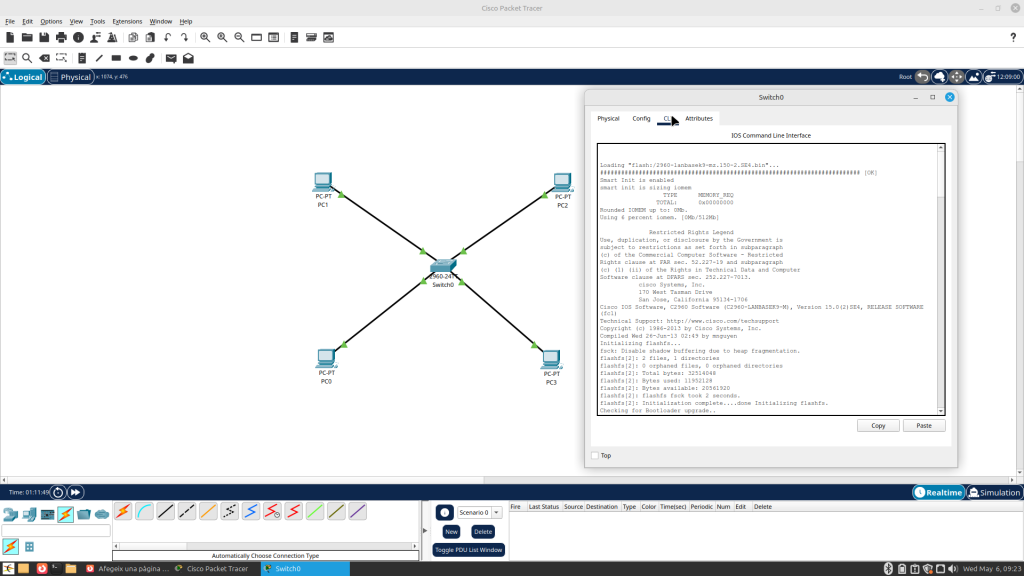

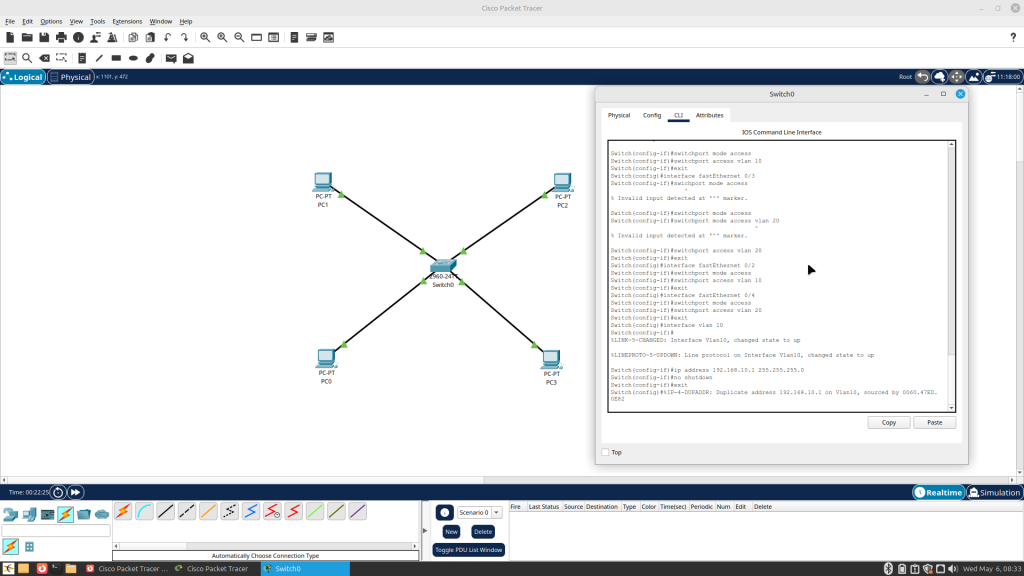

He accedit a la terminal (CLI) del switch i he introduït les ordres necessàries per crear les VLAN i aplicar-ne la configuració corresponent.
enable
configure terminal
vlan 10
name Alumnes
vlan 20
name Profesors
exit

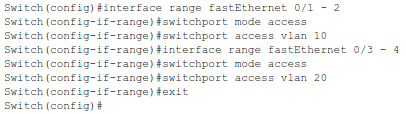

interface range fastEthernet 0/1 - 2
switchport mode access
switchport access vlan 10
interface range fastEthernet 0/3 - 4
switchport mode access
switchport access vlan 20
exit

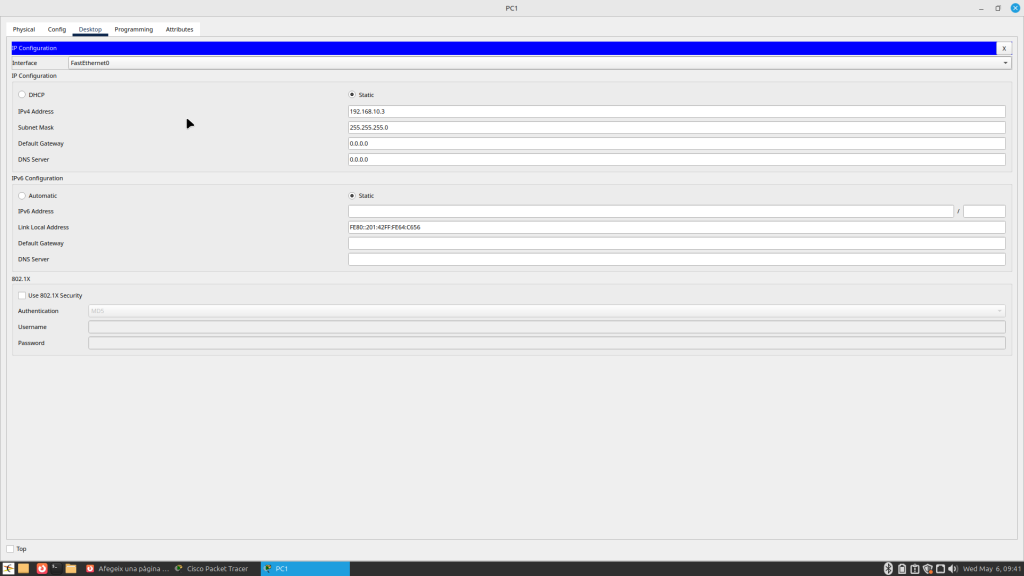

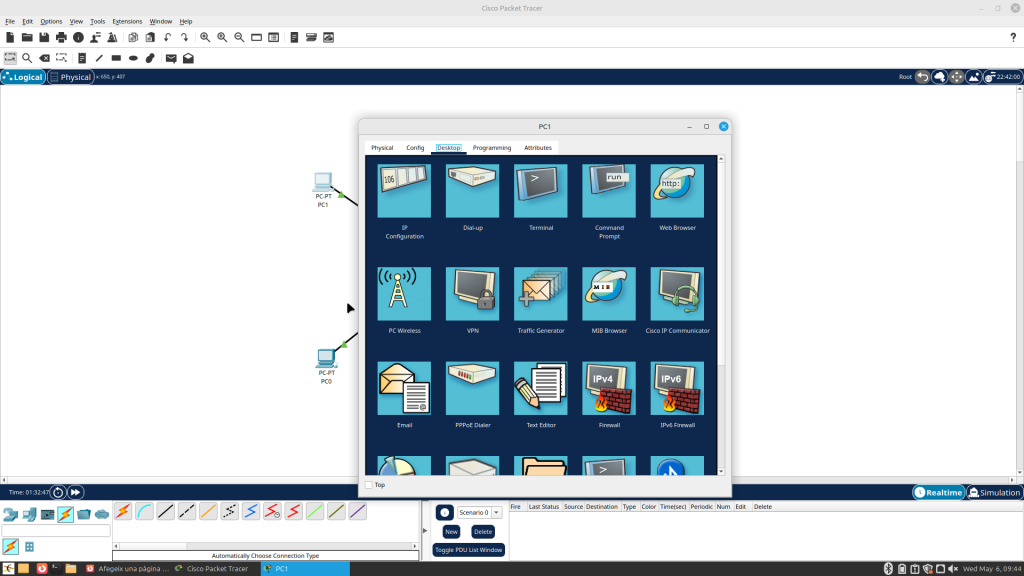

Despres he obert la configuracio de la IP y he configurat les seves respectives IP depenent de la seva VLAN
en el cas dels ordiandors 0, 1 tenen la ip 192.168.10.1/2 perque al seva VLAN es 10
Y en els ordinadors 2, 3 tenen la ip 192.168.20.1/2 perque la seva VLAN es 20

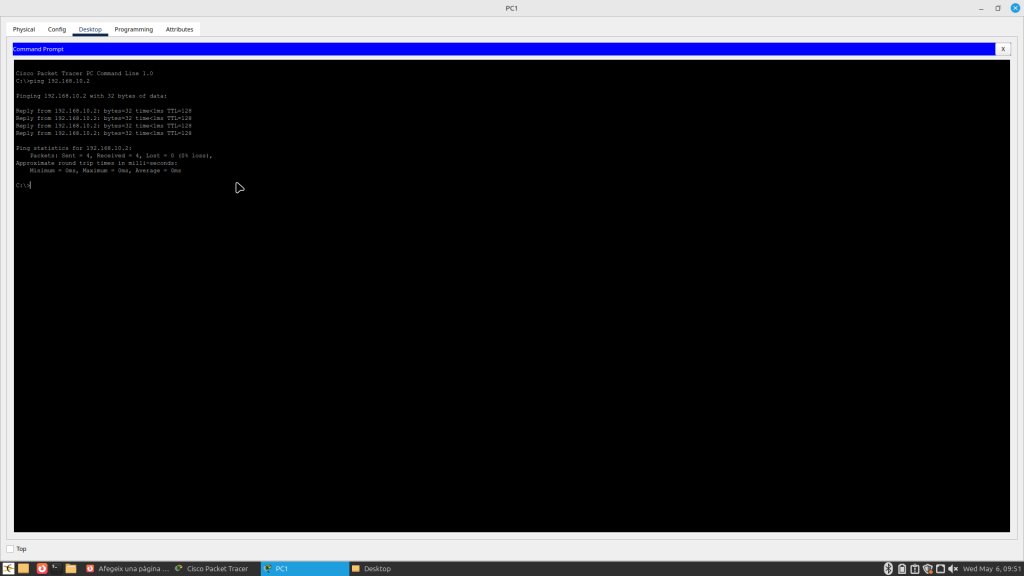

Despres he probat a fer un ping entre ordinadors amb la mateixa VLAN y ha funcionat

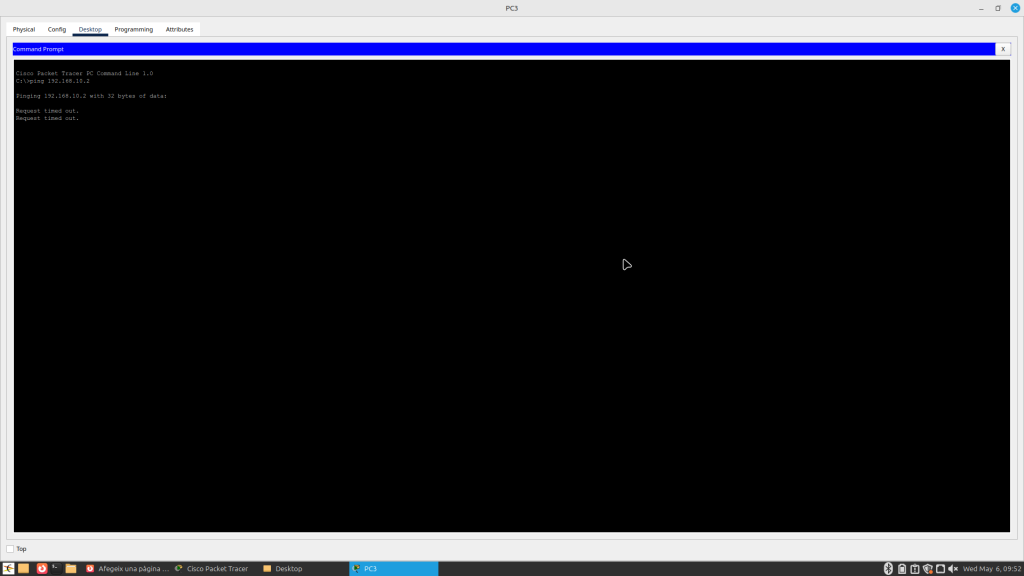

Y cuan ho he intentat amb ordinadors amb diferents VLANS no ha funcionat es a dir que he dividit la red
Y aqui esta el document de paquet tracer
