Objectiu de la intervenció
L’objectiu d’aquesta tasca és instal·lar cablejat Ethernet de diferents longituds (2 m, 4 m, 6 m i 8 m) utilitzant l’estàndard de crimpatge T568B, assegurant una correcta organització, terminació i etiquetatge dels cables per garantir la seva identificació i funcionament.

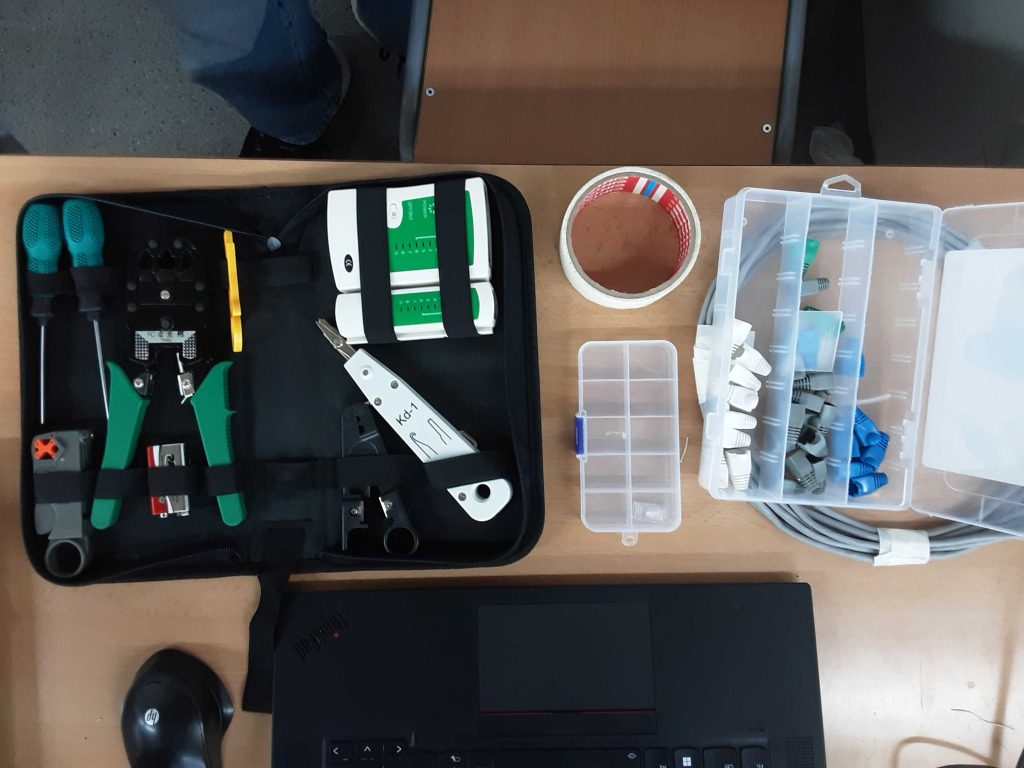

Materials i eines utilitzades
- Cables Ethernet UTP de 2 m, 4 m, 6 m i 8 m.
- Conector RJ45 compatible.
- Grimpadora per RJ45.
- Pela cables.
- Tester de xarxa.
- cinta de carrocer.
- Retolador negre.
Procediment realitzat
3.1 Preparació del cable
Es va seleccionar la longitud adequada per a cada tram (2, 4, 6 i 8 metres) segons les necessitats del projecte. Es van revisar els cables per assegurar que no presentaven defectes físics.
3.2 Pelat i ordenació dels parells

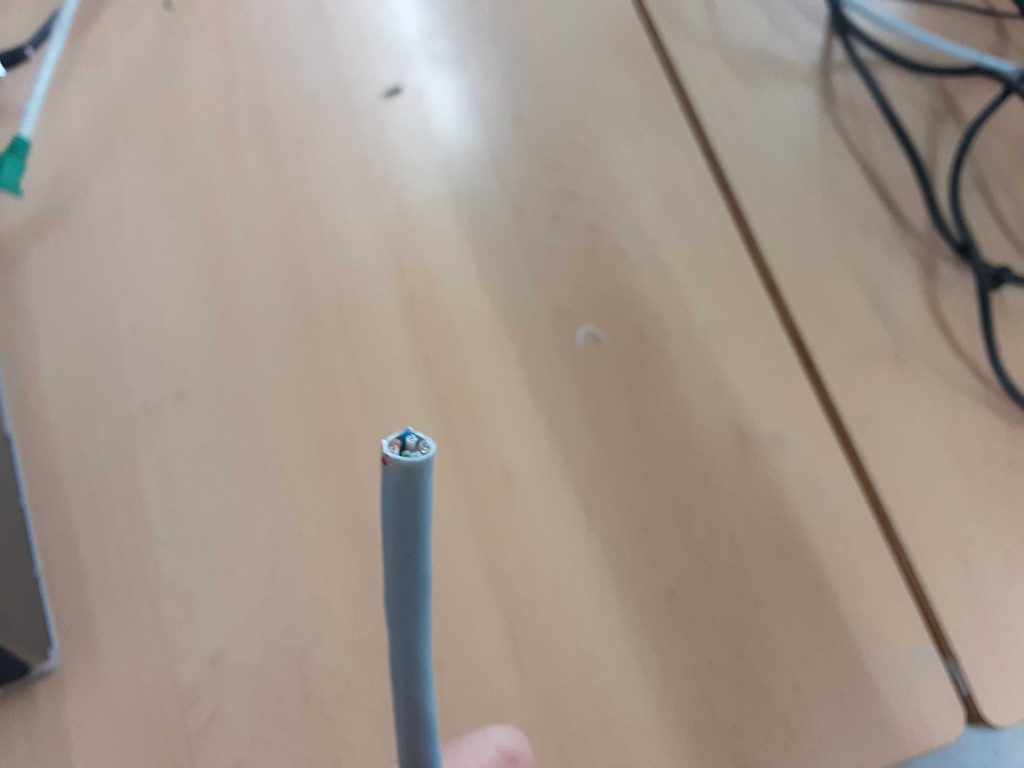

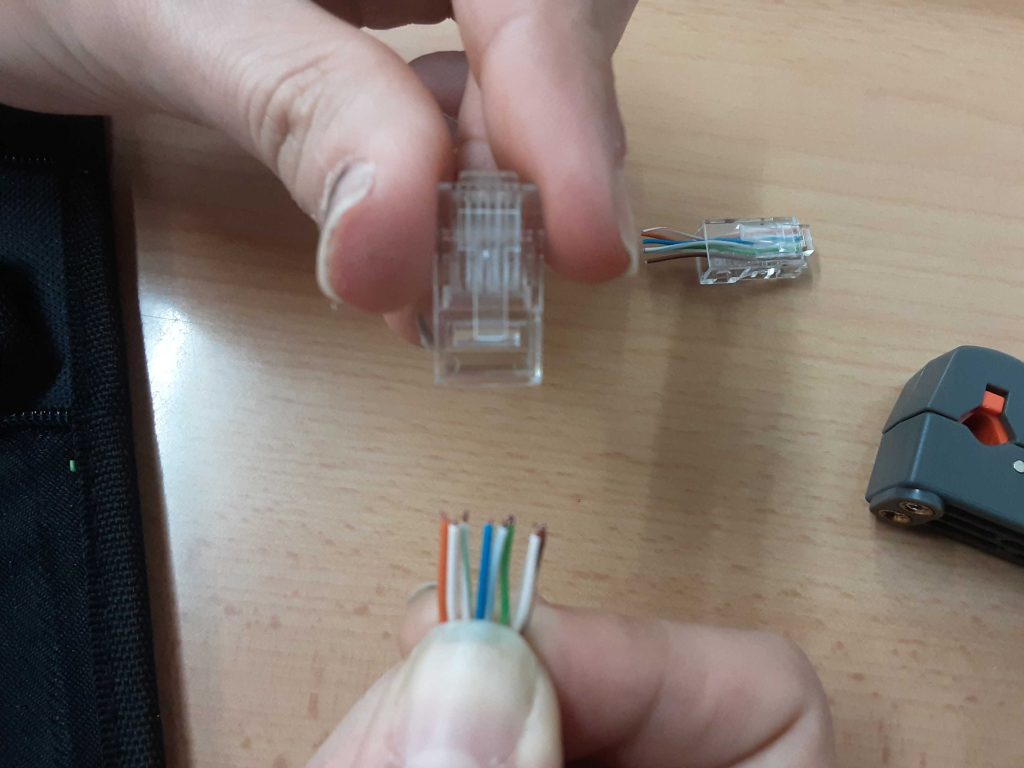

- Es va retirar la funda exterior del cable amb cura per no danyar els fils interns. A continuació, es van separar i ordenar els parells segons l’estàndard T568B:
- Blanc/Taronja
- Taronja
- Blanc/Verde
- Blau
- Blanc/Blau
- Verde
- Blanc/Marró
- Marró
3.3 Crimpatge del connector RJ45

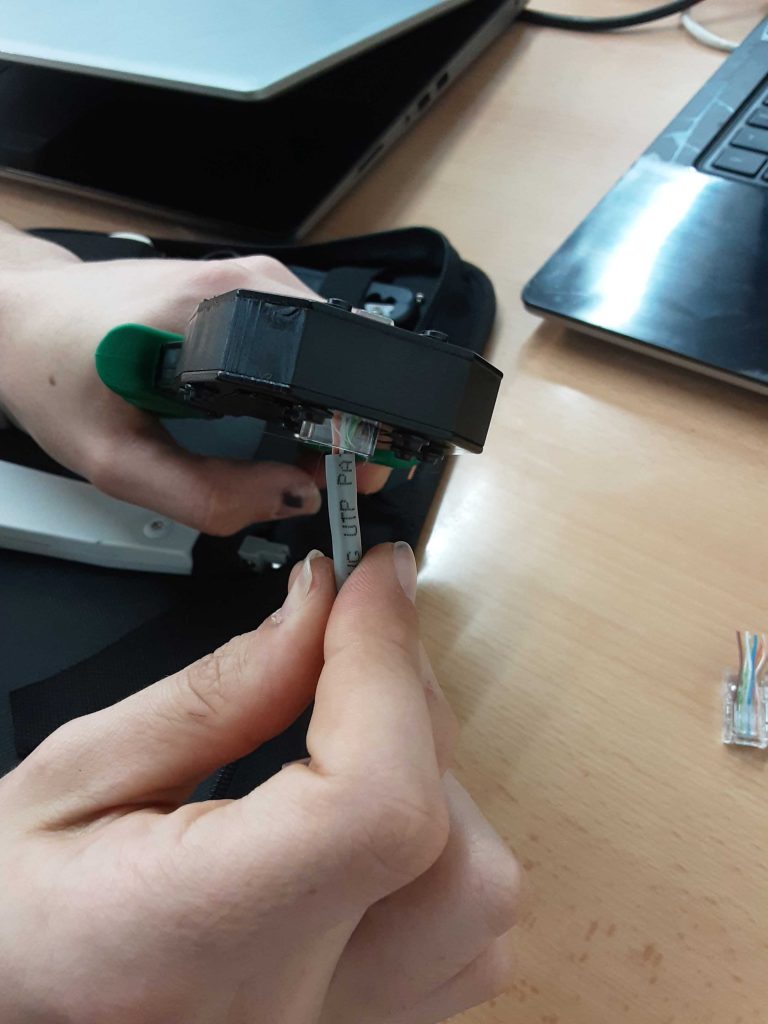

Amb els fils alineats correctament, es van inserir al connector RJ45 assegurant que arribessin fins al fons. Posteriorment, es va utilitzar la crimpadora per fixar el connector.
3.4 Verificació amb tester

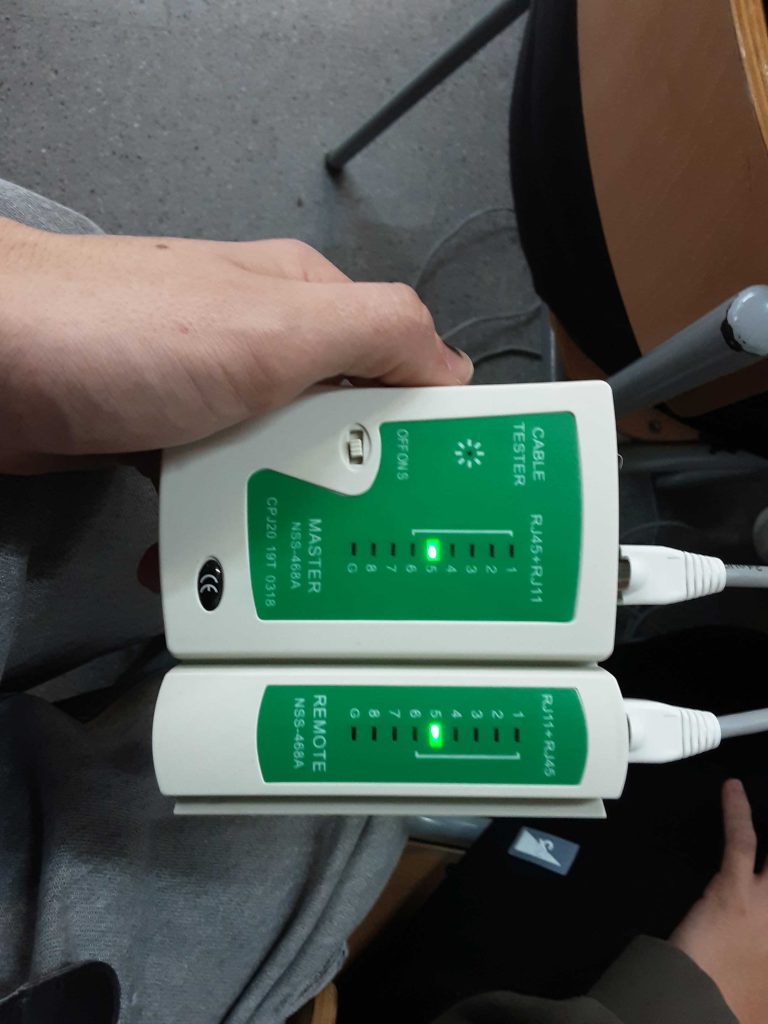

Cada cable es va provar amb un tester de xarxa per confirmar la continuïtat i l’ordre correcte dels fils. Tots els cables van superar la prova sense errors.
4. Etiquetatge del cablejat

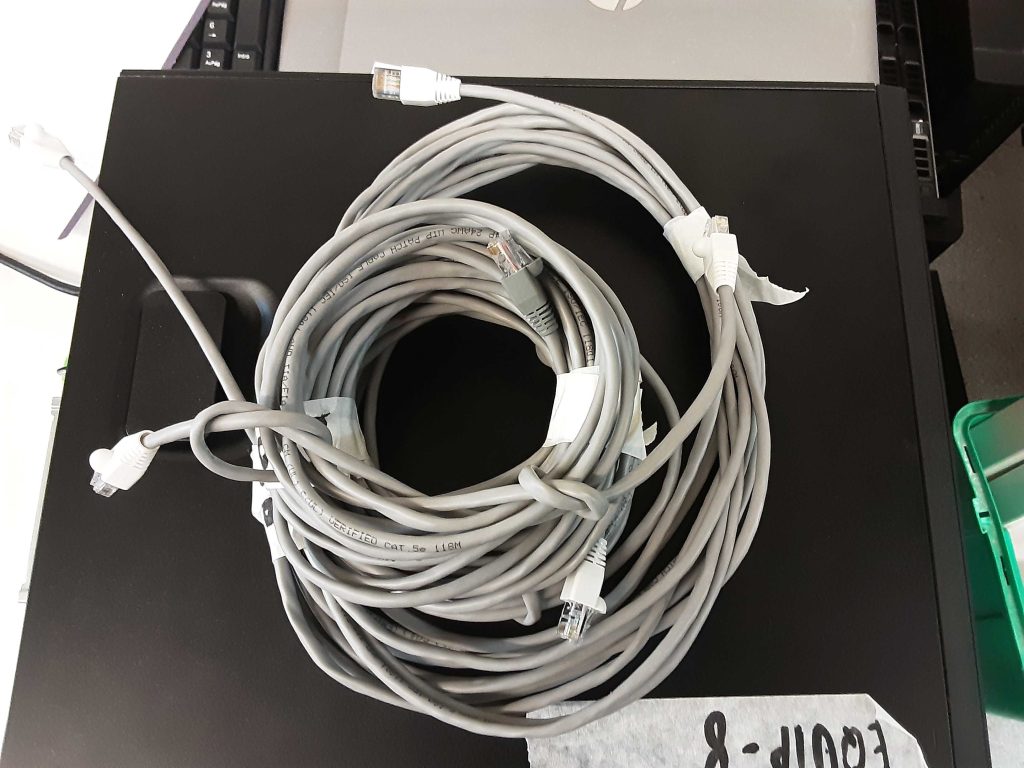

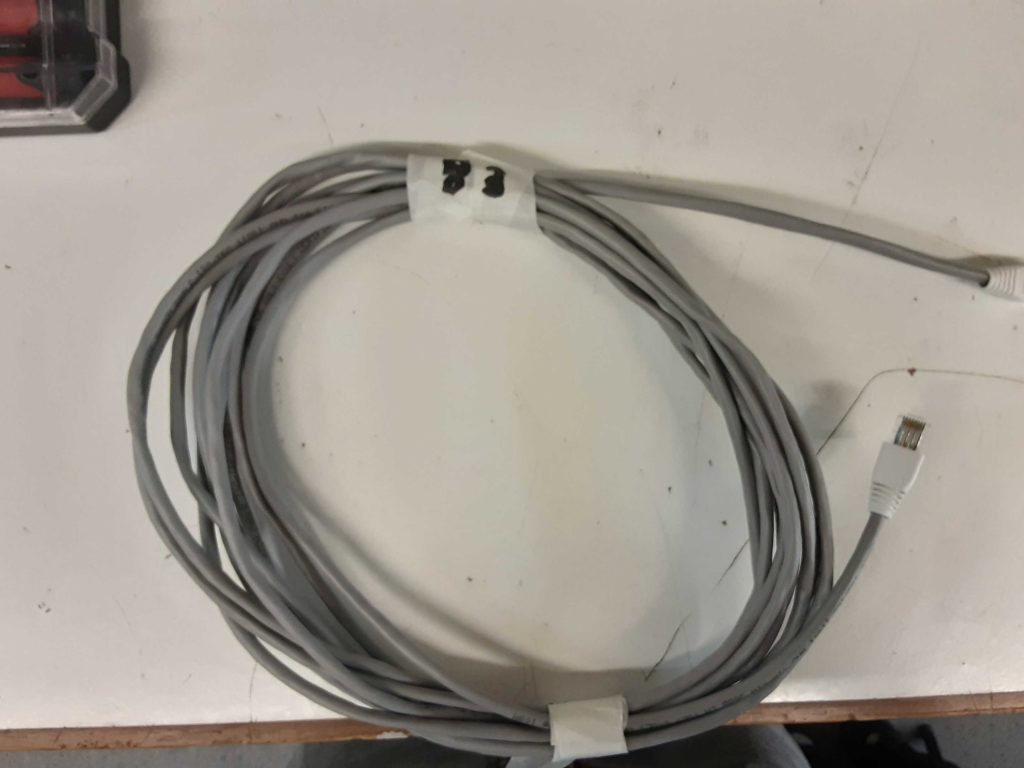

Un cop verificats, els cables es van etiquetar segons la nomenclatura interna del projecte, indicant:
- Longitud del cable
- Identificador del punt o equip
- Data d’instal·lació
Es van utilitzar etiquetes resistents i llegibles per garantir la durabilitat.
5. Resultat final
Els cables Ethernet de 2 m, 4 m, 6 m i 8 m han quedat correctament crimpats, verificats i etiquetats. El cablejat compleix els requisits de qualitat i està llest per a la seva instal·lació o connexió als equips corresponents.
